نصب و راه اندازی دیزل ژنراتور + مراحل کامل
نصب و راه اندازی دیزل ژنراتور یکی از مراحل کلیدی و بسیار حیاتی در تضمین پایداری تأمین برق اضطراری یا دائم کار یک مجموعه است. این فرآیند پیچیده، نیازمند دقت فنی بالا، رعایت کامل استانداردها و اجرای اصولی توسط متخصصین مجرب است. اجرای صحیح این مراحل، نه تنها کارکرد بهینه و ایمن دستگاه را تضمین میکند، بلکه به طور مستقیم بر طول عمر مفید و کاهش هزینههای نگهداری ژنراتور برق تاثیرگذار خواهد بود.
در این راهنما از هایپر فیدار، به عنوان یک آموزش نصب و راه اندازی دیزل ژنراتور، به بررسی تمامی جنبههای فنی، محیطی و استانداردی مورد نیاز برای نصب و راهاندازی صحیح این تجهیزات حیاتی میپردازیم.

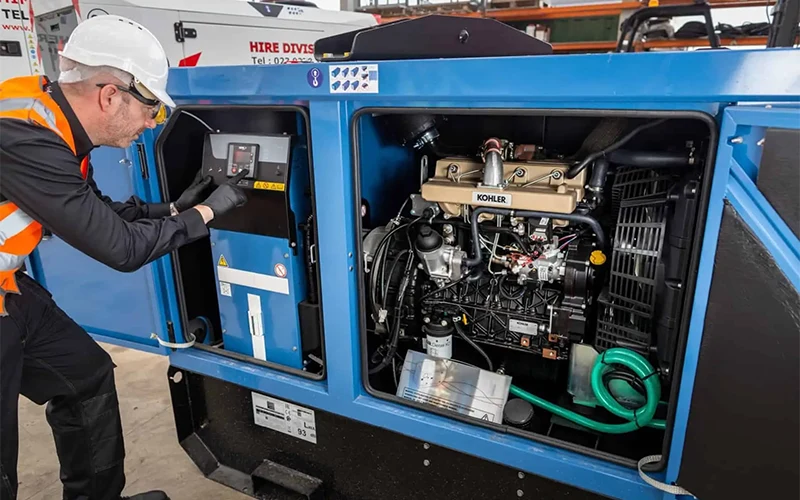

مراحل نصب دیزل ژنراتور
فرآیند نصب دیزل ژنراتور معمولاً در چند مرحلهی اصلی دقیق و مهندسیشده انجام میشود که هرکدام اهمیت ویژهای دارند. اجرای درست هر مرحله تضمین میکند که دستگاه بدون لرزش، نوسان یا خطای فنی به کار خود ادامه دهد.
انتخاب محل مناسب برای نصب ژنراتور دیزلی
ابتدا باید بررسی شود که محل نصب دستگاه شرایط فنی لازم را دارد: دسترسی به تهویه، مسیر سوخت، مسیر اگزوز، فاصله از ساختمانها و امکان جابجایی دستگاه برای سرویسها. همچنین فضای داخلی اتاق یا محفظه ژنراتور باید حداقل ۲ متر ارتفاع و حداقل یک متر فاصله از اطراف داشته باشد تا امکان سرویس و کنترل فراهم شود.
محل نصب باید صاف، خشک و محکم باشد. فونداسیون بتنی بهترین گزینه است، زیرا وزن موتور و آلترناتور را بهخوبی تحمل میکند. اگر ژنراتور در فضای باز یا با کانوپی قرار گیرد، باید امکاناتی را برای محافظت در برابر باران، گرد و غبار و آفتاب در نظر گرفته بگیرید.
آمادهسازی فوندانسیون
فونداسیون باید مطابق با ابعاد و وزن دستگاه طراحی شود و پیش از نصب ژنراتور، حداقل ۱۰ تا ۱۴ روز برای سخت شدن بتن صبر کنید. سطح فونداسیون باید صاف و تراز باشد تا از لرزش و آسیب به کوپلینگها و یاتاقانها جلوگیری شود. در صورت نیاز، از پدهای ضد لرزش بین فونداسیون و شاسی دستگاه استفاده کنید.
نصب شاسی و دستگاه
پس از آماده شدن فونداسیون، شاسی ژنراتور را روی فونداسیون قرار داده و با استفاده از رولبولت یا پیچهای انکربولت ثابت کنید. اطمینان حاصل کنید که دستگاه کاملاً تراز باشد، زیرا عدم تراز بودن میتواند منجر به لرزش و کاهش عمر مفید قطعات شود.
نصب سیستم اگزوز
خروج ایمن و استاندارد گازهای داغ و سمی اگزوز از اهمیت بالایی برخوردار است.
- مسیر اگزوز: مسیر لولهکشی اگزوز باید تا حد ممکن مستقیم و با کمترین خمیدگی باشد تا افت فشار به حداقل برسد.
- جدا کننده حرارتی: در صورت عبور لوله اگزوز از فضاهای بسته یا مجاورت با مواد قابل اشتعال، استفاده از عایقهای حرارتی الزامی است.
- منبع سایلنت (صدا خفهکن): برای کاهش آلودگی صوتی، باید از منبع اگزوز مناسب یا در صورت نیاز، از کانوپی سایلنت استفاده شود و خروجی آن به سمت بالا و به دور از مناطق پرتردد هدایت شود.
نصب سیستم سوخترسانی و باتری
- مخزن سوخت: مخزن سوخت باید متناسب با نیاز دستگاه و شرایط محلی (قوانین ایمنی) نصب شود. در دستگاههای با توان بالا، معمولاً یک مخزن سوخت روزانه در کنار مخزن اصلی (خارج از اتاق ژنراتور) در نظر گرفته میشود.
- اتصالات سوخت: کلیه لولهها و اتصالات سوخت باید از مواد استاندارد و مقاوم در برابر خوردگی باشند و در برابر لرزشهای دستگاه محافظت شوند.
- نصب باتری: باتریها باید در محل مناسب و با رعایت فاصله ایمنی از اجزای داغ موتور نصب شوند. بررسی وضعیت شارژ باتری پیش از راهاندازی ضروری است.
بیشتر بخوانید: مصرف سوخت دیزل ژنراتور چقدر است؟

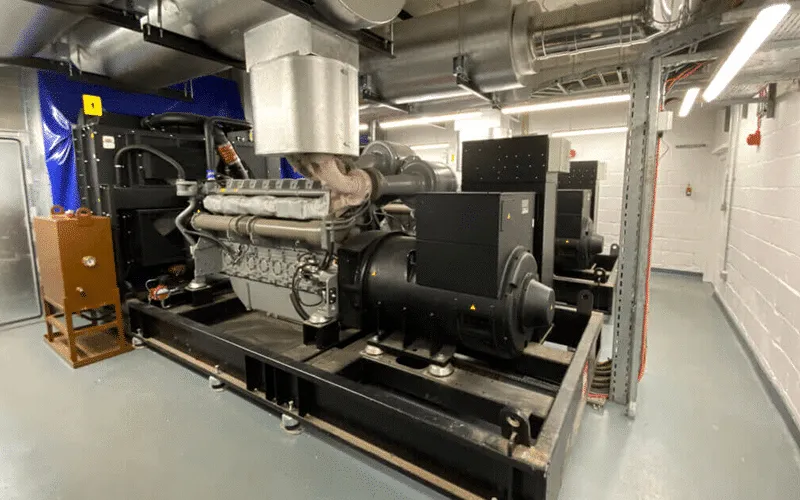

ویژگیهای اتاق و محیط نصب ژنراتور
محیط نصب ژنراتور بر عملکرد و ایمنی دستگاه تأثیر مستقیم دارد. رعایت نکات زیر ضروری است:
تهویه و جریان هوا
برای عملکرد بهینه موتور، باید جریان هوای کافی برای ورود هوای تازه و خروج هوای گرم فراهم شود. همچنین مسیر هوای ورودی و خروجی باید بدون مانع باشد و در صورت نیاز از فن یا دریچه با ظرفیت مناسب استفاده شود.
کنترل صدا
اگر ژنراتور در نزدیکی ساختمانهای مسکونی یا محیطهای حساس نصب میشود، استفاده از کاناپی سایلنت یا عایق صوتی توصیه میشود. این اقدامات باعث کاهش نویز و حفظ شرایط کاری استاندارد میشوند.
ایمنی سوخت و اگزوز
لوله اگزوز باید مستقیماً به خارج ساختمان هدایت شود و مسیر آن کوتاه و با حداقل انحناء باشد تا فشار برگشتی کاهش یابد. مخزن سوخت و خطوط آن باید بدون نشتی باشند و دسترسی مناسب برای سرویس و کنترل فراهم شود.
نصب تجهیزات اطفاء حریق (مانند کپسولهای آتشنشانی CO2 یا فوم)، جعبه کمکهای اولیه و علائم هشدار دهنده در اتاق ژنراتور الزامی است. اتاق باید در برابر ورود حیوانات، گرد و غبار زیاد و رطوبت محافظت شود.
نحوه کابل کشی دیزل ژنراتور
کابلکشی صحیح یکی از مهمترین مراحل نصب است که تأثیر مستقیم بر عملکرد و ایمنی دستگاه دارد.
انتخاب و سایز کابل
- جنس کابل: برای کابلکشی قدرت، استفاده از کابلهای مسی با عایق مناسب (مانند PVC) استاندارد رایج است.
- محاسبه سایز: مقطع کابل باید بر اساس توان خروجی ژنراتور و حداکثر جریان مجاز، فاصله تا تابلو برق (به منظور کنترل افت ولتاژ) و شرایط محیطی (دما) محاسبه شود. افت ولتاژ در انتهای مسیر نباید از حد مجاز (معمولاً ۲ تا ۳ درصد) بیشتر باشد.
- سایز کابل نول و فاز: طبق استانداردها، برای بارهای نامتوازن نیز، سایز کابل نول و فاز باید یکسان در نظر گرفته شود.
مسیر کابلکشی و حفاظت
- جداسازی: کابلهای توان و فرمان ژنراتور باید برای جلوگیری از تداخل الکترومغناطیسی و نویز (که میتواند عملکرد تابلوی ATS را مختل کند) در مسیرهای جداگانه نصب شوند.
- روش نصب: کابلها میتوانند از طریق سینی کابل، نردبان کابل یا داکتهای فلزی یا پلاستیکی (با رعایت اتصال ارت داکتهای فلزی) نصب شوند. کابلکشی زیرزمینی نیز باید با رعایت عمق استاندارد، پوشش شن نرم و نصب نوار هشدار انجام پذیرد.
- اتصالات: اتصالات کابلها به ترمینال باکس ژنراتور و تابلو برق اصلی باید با استفاده از شینه (Lug) و به صورت محکم و با پرس استاندارد انجام شود تا در برابر ارتعاشات مقاوم باشد.
استانداردهای نصب دیزل ژنراتور
- اتصال به زمین (ارتینگ): نصب سیستم ارتینگ صحیح برای جلوگیری از برقگرفتگی و محافظت از تجهیزات در برابر خطاهای الکتریکی حیاتی است.
- استانداردهای تابلو کنترل و ATS: تابلو کنترل (مانیتورینگ) باید اطلاعات حیاتی مانند ولتاژ، جریان، فرکانس، فشار روغن و دمای آب را نمایش دهد و مجهز به تجهیزات حفاظتی لازم باشد. همچنین در صورت استفاده از ژنراتور به عنوان منبع برق اضطراری، تابلو چنجآور اتوماتیک (ATS) وظیفه سوئیچینگ خودکار بین برق شبکه و ژنراتور را بر عهده دارد. محل نصب این تابلو باید نزدیک به ژنراتور و تابلو برق اصلی باشد. این تابلو باید با تجهیزات حفاظتی کامل نصب شود تا در برابر اضافه بار و اتصال کوتاه محافظت گردد.
- ارتفاع از سطح دریا: در ارتفاعات بالا، به دلیل کاهش چگالی هوا، ممکن است توان خروجی دستگاه کاهش یابد. این مورد باید با مطالعه کاتالوگ و مشخصات فنی دستگاه تطبیق داده شود.
- دمای محیط: در اقلیم سرد، استفاده از ضدیخ در سیستم خنککننده و در صورت لزوم، هیترهای روغن و آب توصیه میشود.
از دیگر استانداردهای مهم جهانی نیز میتوان به موارد زیر اشاره کرد:
- ISO 8528: استاندارد عملکرد و تست ژنراتور
- NFPA 110: استاندارد سیستمهای برق اضطراری
- BS 5514: استاندارد موتورهای احتراق داخلی
- IEC 60034: استاندارد ماشینهای الکتریکی دوار

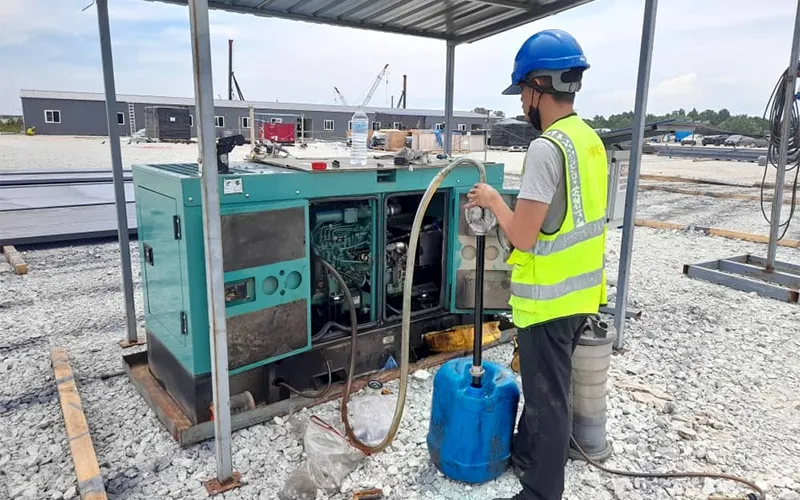

دستورالعمل راهاندازی دیزل ژنراتور
پس از نصب فیزیکی و کابلکشی، راهاندازی اولیه دستگاه باید با دقت انجام شود.
آمادهسازی و بررسیهای پیش از راه اندازی و استارت
- سطح روغن موتور، آب سیستم خنککننده و میزان سوخت را بررسی کنید.
- از عدم وجود نشتی در خطوط سوخت و اتصالات اطمینان حاصل کنید.
- شارژ باتری و وضعیت اتصالات آن را کنترل نمایید.
- اطمینان حاصل کنید که بار الکتریکی هنوز به ژنراتور متصل نیست.
استارت اولیه بدون بار
ژنراتور را برای چند دقیقه بدون بار روشن کنید تا روغن در سیستم گردش کرده و موتور به دمای کاری برسد. هرگونه صدای غیرعادی یا لرزش را بررسی کنید و در صورت مشاهده مشکل، دستگاه را خاموش کرده و علت را برطرف کنید.
تست زیر بار
بار الکتریکی را بهصورت تدریجی به ژنراتور متصل کنید (ابتدا ۳۰٪، سپس ۶۰٪ و در نهایت ۱۰۰٪). در طول تست، ولتاژ، فرکانس و دمای موتور را کنترل نمایید. در صورت مشاهده افت ولتاژ یا نوسان فرکانس، تنظیم گاورنر یا رگولاتور الزامی است.
بررسی نهایی
پس از اتمام تست، وضعیت روغن، آب و اتصالات را دوباره بررسی کنید. همچنین پیش از خاموش کردن کامل، دستگاه را برای مدتی در حالت بدون بار قرار دهید تا موتور خنک شود.
خدمات نصب و راه اندازی انواع ژنراتور برق
خدمات نصب و راه اندازی انواع ژنراتور، یکی از خدمات مجموعه هایپر فیدار است که توسط تکنسینهای متخصص و به صورت کاملا استاندارد و دقیق با رعایت نکات ایمنی در محل مورد نظر شما انجام میشود.
پرسش و پاسخ هابرای دریافت اطلاعات بیشتر خدمات نصب و مشاوره رایگان با ما تماس بگیرید.
-
keyboard_arrow_down دیزل ژنراتور را در فضای باز نصب کنم یا بسته؟اگر شرایط تهویه و ایمنی در فضای بسته رعایت شود، نصب در محیط سرپوشیده مانعی ندارد. با این حال، در محیطهای مرطوب یا پرگردوغبار بهتر است ژنراتور را در فضای باز و زیر سایبان نصب کنید تا از نفوذ آب و آسیب احتمالی جلوگیری شود.
-
keyboard_arrow_down فاصله دیزل ژنراتور از دیوار یا تجهیزات دیگر چقدر باید باشد؟حداقل فاصلهی دیزل ژنراتور از دیوارهای اطراف باید ۱ تا ۱.۵ متر باشد تا جریان هوای مناسب برای خنکسازی و دسترسی آسان در زمان سرویس فراهم شود.
-
keyboard_arrow_down برای کاهش صدای ژنراتور چه کاری میتوان انجام داد؟بهترین روش استفاده از کانوپی سایلنت (Silent Canopy) است. همچنین میتوانید از عایق صوتی دیواری و مسیر اگزوز ضد صدا استفاده کنید تا نویز دستگاه کاهش یابد.
-
keyboard_arrow_down آیا میتوان دیزل ژنراتور را بدون فونداسیون نصب کرد؟خیر. فونداسیون بتنی نقش مهمی در جذب لرزش و حفظ تعادل دستگاه دارد. نصب بدون فونداسیون باعث انتقال ارتعاش به اطراف و آسیب به ساختار داخلی ژنراتور میشود.
-
keyboard_arrow_down در زمان بارندگی یا رطوبت بالا چه نکاتی باید رعایت شود؟در شرایط مرطوب باید از سایبان ضد آب و سیستم تهویه غیرمستقیم استفاده شود. اتصالات الکتریکی نیز باید عایقبندی کامل داشته باشند تا از نفوذ رطوبت و خطر اتصالی جلوگیری شود.
