پلاک دیزل ژنراتور چیست؟ راهنمای کامل خواندن و تحلیل

پلاک دیزل ژنراتور یک شناسنامه فنی کامل است که بدون تحلیل آن نمی‌توان توان واقعی، مدل موتور، استاندارد ساخت و نوع آلترناتور را با قطعیت تشخیص داد. بسیاری از کارشناسان هنگام انتخاب یا بررسی عملکرد دستگاه، ابتدا پارامترهای درج‌شده روی پلاک را مطالعه می‌کنند تا مطمئن شوند دستگاه با شرایط پروژه هم‌خوانی دارد. این مرحله، پیش‌نیاز هر نوع تصمیم فنی درباره قابلیت اطمینان، ظرفیت و سازگاری ژنراتور دیزلی محسوب می‌شود.

در این بخش از هایپر فیدار هر یک از بخش‌های پلاک دیزل ژنراتور را معرفی و بررسی می‌کنیم که چه اطلاعاتی در اختیار ما می‌گذارند.

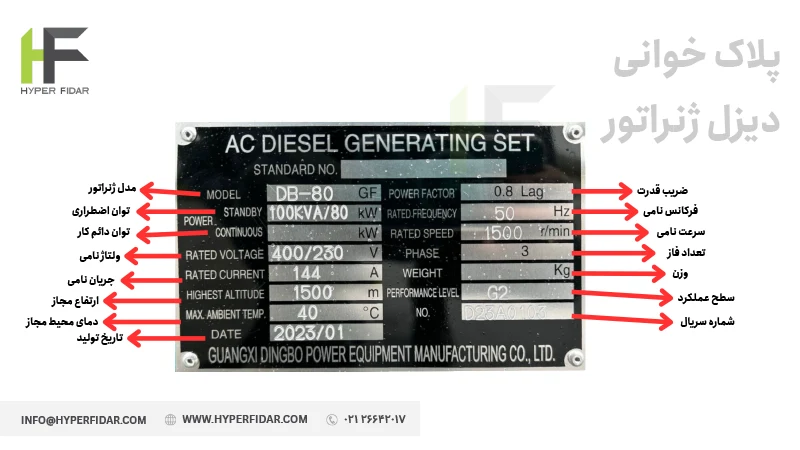

آموزش پلاک خوانی دیزل ژنراتور

1. مدل دستگاه (MODEL)

این کد، مدل کامل ژنراتور است. DB-80 معمولاً نشان‌دهنده توان اسمی یا سری تولید است و GF یک پسوند فنی است که اغلب نوع کوپله و طراحی را مشخص می‌کند.

کاربردهای این کد:

• شناسایی دستگاه
• سفارش قطعات و هماهنگی با سازنده
• تشخیص سری تولید

2. توان استندبای یا اضطراری (STANDBY POWER)

بیشترین توانی که ژنراتور می‌تواند به‌صورت اضطراری و کوتاه‌مدت ارائه دهد. حالت استندبای تنهای برای استفاده به مدت چند ساعت مناسب است و در استفاده دائم دچار آسیب می‌شود.

3. توان دائم کار (CONTINUOUS POWER)

در این پلاک مقدار توان Prime درج نشده است، اما معمولاً در چنین دستگاهی حدود 90kVA/72kW است. این توانی است ثکه ژنراتور می‌تواند بدون محدودیت زمانی تأمین کند.

4. ولتاژ نامی (RATED VOLTAGE)

این ژنراتور یک دستگاه سه‌فاز 400 ولت با خروجی تک‌فاز 230 ولت نیز هست. از جمله کاربرد ولتاژ نامی می‌توان به انتخاب تابلو و کابل مناسب و تطبیق با استاندارد برق صنعتی اشاره کرد.

5. جریان نامی (RATED CURRENT)

یعنی حداکثر جریان مجاز ژنراتور در بار کامل. این مشخصه برای تعیین سطح مقطع کابل، تنظیم MCCB یا MCB و جلوگیری از اضافه بار (overload) مناسب است.

6. ارتفاع مجاز (HIGHEST ALTITUDE)

بالاتر از این ارتفاع توان ژنراتور کاهش می‌یابد. یعنی برای این ژنراتور، در مناطقی که بیشتر از 1500 متر ارتفاع دارند، باید افت توان محاسبه شود.

7. دمای مجاز محیط (MAX. AMBIENT TEMP)

حداکثر دمایی که ژنراتور می‌تواند بدون کاهش توان کار کند. اطلاع از دمای مجاز محیط برای طراحی اتاق ژنراتور، محاسبه تهویه و جلوگیری از کاهش حد مجاز مناسب است.

8. تاریخ تولید (DATE)

زمان تولید دستگاه را مشخص می‌کند. این مورد برای استعلام گارانتی، تشخیص اصالت کالا و مدیریت دوره سرویس کاربرد دارد.

9. ضریب قدرت (POWER FACTOR)

این ژنراتور با ضریب قدرت 0.8 طراحی شده (استاندارد صنعتی برای ژنراتور سه‌فاز).

کاربرد:

• محاسبه توان واقعی kW
• تعیین بار مجاز موتورها
• جلوگیری از افت ولتاژ

10. فرکانس نامی (RATED FREQUENCY)

این ژنراتور برای استاندارد برق ایران و اروپا طراحی شده. ژنراتورها معمولا با فرکانس 50 و 60 هرتز تولید می‌شوند. از مهم‌ترین کاربرد این مورد می‌توان به تنظیم AVR، هماهنگی با شبکه محلی و جلوگیری از آسیب به تجهیزات حساس اشاره کرد.

11. سرعت نامی یا دور موتور (RATED SPEED)

این مشخصه با مقدار دور در دقیقه (RPM) محاسبه می‌شود. مقدار 1500 دور در دقیقه در دسته دور پایین قرار می‌گیرد که صدای کم، عمر بیشتر و مناسب برای کار دائم از ویژگی‌های آن است.

12. تعداد فاز (PHASE)

ژنراتورهای به صورت تک فاز و سه فاز تولید می‌شوند. دستگاه‌های سه فاز برای کاربری‌های صنعتی مناسب هستند و مدل‌های تک فاز برای کاربری سبک و خانه‌ها مورد استفاده قرار می‌گیرد.

13. وزن ژنراتور (WEIGHT)

در این بخش وزن دستگاه درج می‌شود. این مقدار معمولا وزن خود دستگاه بدون احتساب تجهیزات جانبی و اتاق سایلنت است. دانستن وزن دستگاه برای در نظر گرفتن شرایط حمل و نقل و طراحی شاسی و فوندانسیون مناسب است.

14. سطح عملکرد (PERFORMANCE LEVEL)

این مقدار سطح عملکرد دستگاه را بر اساس استاندارد ISO 8528 مشخص می‌کند. یعنی:

• G2: مدل “Commercial” برای مصارف تجاری و صنعتی نیمه‌سنگین
• دقت ولتاژ و فرکانس متوسط (نه G1 و نه G3)

15. شماره سریال (NO.)

شناسه یکتا برای دستگاه. با داشتن شماره سریال، شما می‌توانید پیگیری سوابق تولید، استعلام اصالت کالا و سفارش قطعات را بدون هیچ گونه مشکل و مغایرتی انجام دهید.

خواندن پلاک ژنراتور

در بخش‌های ابتدایی تحلیل پلاک، معمولاً ساختار کلی مجموعه، توان Prime و Standby و جزئیات سیستم قدرت بررسی می‌شود. در همین مرحله است که اهمیت شناخت صحیح یک ژنراتور دیزلی مشخص می‌شود؛ زیرا اغلب توان درج‌شده روی پلاک موتور با توان واقعی خروجی ژنراتور تفاوت دارد و این موضوع تنها با خواندن دقیق پلاک قابل تشخیص است.

درک صحیح اطلاعات آلترناتور نیز اهمیت ویژه دارد. بسیاری از خطاهای انتخاب دستگاه یا تنظیمات AVR ناشی از تفسیر غلط پلاک آلترناتور است. از همین رو دانستن مشخصات استاندارد یک ژنراتور برق و نحوه بررسی دقیق پارامترهای آن، پایه هر نوع تصمیم‌گیری فنی در پروژه‌های صنعتی است.

جمع‌بندی

پلاک دیزل ژنراتور در واقع یک شناسنامه فنی است که تمام اطلاعات حیاتی دستگاه را با دقت و به‌صورت استاندارد نمایش می‌دهد؛ اطلاعاتی که اگر درست خوانده نشوند، انتخاب ظرفیت، طراحی تابلو، تنظیمات محافظتی، برنامه‌ریزی سرویس و حتی عیب‌یابی دچار خطا خواهد شد. مهم‌ترین فیلدهای پلاک — مانند توان استندبای و پرایم، ولتاژ نامی، جریان نامی، فرکانس، ضریب توان، سرعت موتور و کلاس عملکرد — هرکدام نقش مستقیم در نحوه استفاده و محدودیت‌های ژنراتور دارند.

اگر درباره پلاک‌خوانی و مشخصات دستگاه خود سوالی دارید، می‌توانید با کارشناسان هایپر فیدار تماس حاصل فرمایید!

پرسش و پاسخ ها

• keyboard_arrow_down از روی پلاک دیزل ژنراتور چطور بفهمیم توان واقعی دستگاه چقدر است؟
  در پلاک معمولاً دو مقدار توان درج می‌شود: Standby و Prime/Continuous. توان استندبای (Standby) برای استفاده اضطراری و کوتاه‌مدت است؛ اما توان پرایم یا دائم‌کار (Prime/Continuous) توان واقعی دستگاه در استفاده مداوم محسوب می‌شود. برای طراحی بار، همیشه باید مقدار Prime را ملاک قرار دهید.
• keyboard_arrow_down اگر پلاک ژنراتور خوانا نباشد یا گم شده باشد چه باید کرد؟
  در این حالت می‌توانید شماره موتور را از روی بدنه موتور پیدا کنید، شماره آلترناتور را از روی بدنه بخوانید و مدل دستگاه را با بدنه چک کنید. همچنین می‌توانید از دفترچه دستگاه نیز استفاده کنید.
• keyboard_arrow_down ضریب توان (Power Factor) چه کاربردی دارد؟
  ضریب توان مشخص می‌کند ژنراتور با چه مصرف‌کننده‌هایی سازگار است. در ژنراتورهای سه‌فاز معمولاً 0.8 Lag و در تک‌فاز 1.0 است. اگر دستگاهی PF پایین‌تری داشته باشد، ظرفیت ژنراتور سریع‌تر پر می‌شود.
• keyboard_arrow_down عدد Performance Level یا کلاس عملکرد (مثلاً G2) یعنی چه؟
  کلاس عملکرد نشان‌دهنده دقت و کیفیت خروجی ژنراتور است. G1: کاربردهای عمومی G2: مناسب اغلب صنایع G3: مناسب بارهای حساس‌تر G4: مناسب بارهای بسیار حساس (مخابرات، دیتاسنتر) یعنی اگر ژنراتور شما G2 باشد، برای بیشتر کاربری‌های صنعتی مناسب است.
